電磁流量計故障檢查和采取措施

  1．管道未克滿液體或液體中含有氣泡

  2．管蓬有微量流動
 主觀上認為流量傳感器內無流動而實際上存在著微量流動。本類故障主要原因是管線的截止閥密閉性差，電磁流量計所檢測到的微小泄漏量，誤解為零點變動或零點不穩定。閥門使用日久或液體污臟使閥門密閉不全的事例是會經常遇到的，大型閥門尤其如此。另一個常見原因是流量儀表除了主管道外還有若干支管，忘記或忽略這些支管的閥門關閉。

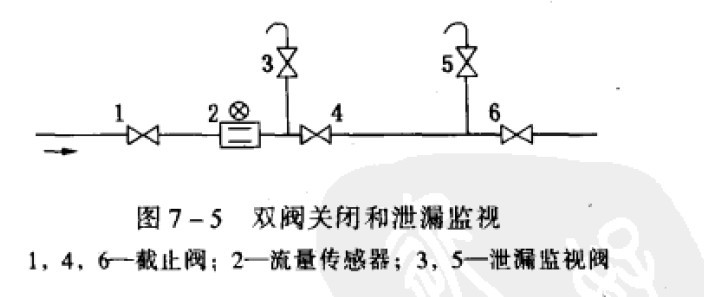

    有時候，在現場確認管系無流動還比較困難。此時可按圖7-5所示．在流量傳感器2前后的截止閥l、4問設置一小口徑泄漏監視閥3．觀察是否有泄漏量。


3．接地不完善
  檢查流程圖第3項。管道雜散電流等外界干擾影響主要靠電磁流量計良好的接地保護，通常要求接地電阻小于l0歐姆不要和其他電機電器共用接地。有時候環境條件較好，電磁流量計不接地亦能正常工作，但是一旦良好環境不存在，儀表會出現故障，屆時再作榆查會帶來諸多麻煩。
    流量傳感器附近的電力設備狀態的變化（如漏電流增加）形成接地電位變化，也會引起電磁流量計零點變動。
  4.調查液體物性
    液體電導率變化或不均勻，在靜止時會使零點變動，流動時使輸出晃動。因此流量計位置應遠離注入藥液點或管道化學反應段下游，流量傳感器最好裝在這些場所的上游。
    液體若含有固相，或雜質沉積測龜管內壁，或在測量管內壁結垢，或電極被油脂等污穢等等，均有可能出現零點變動。因?yàn)閮?nèi)壁表面結垢和電極污穢程度不可能完全一樣和對稱，破壞初始調零設定的平衡狀況。積極措施是清除污穢和沉積垢層；若零位變動不大也可嘗試重新調零。
  5．調查信號線路絕緣
    信號回路絕緣下降會形成零點不穩。信號回路絕緣下降的主要原因是電極部位絕緣下降所引起的，但也不能排除信號電纜及其接線端子絕緣下降或破壞．因?yàn)橛袝r(shí)候現場環境十分嚴酷，稍一疏忽儀表蓋、導線連接處密封不慎，彌漫著潮氣酸霧或粉粒塵埃侵入儀表接線盒或電纜保護層，使絕緣下降。信號回路絕緣電阻檢查分別接電纜側和流量傳感器側兩部分進行，用兆歐表測試。由于信號電纜容易檢測可先做。流量傳感器的檢測可分兩次進行：充滿液體測量電極表面接觸電阻和空管后測量電極絕緣電阻。
    (1)充滿液體測量電極表面與液體接觸電阻流量傳感器卸下信號電纜接線，用萬用表分別測量每一電極與接地點間的電阻，兩電極對地電阻值之差應在10%一20%。電極接觸電阻的測量將在第九節進一步說明。
    (2)空管測量電極絕緣  放空測量管，用干布揩千內表面，待完全干燥后，用500VDC兆歐表測量各屯極與地間的電阻值，阻值必須在LOOM歐姆以上。
