多孔平衡流量計安裝要求

  多孔平衡節流量計是一種基于差壓原理進行流量測量的流量?jī)x表，流量傳感器的結構是將孔板與整流器進行合理的組合，即在一塊板上依據一定的計算和函數關系開若干個孔，通過測量板兩側的差壓，進行流量測量。多孔平衡式節流裝置與差壓變送器、顯示儀表（或計算機）配套使用，可實現對流量的測量、顯示、累積。多孔平衡流量計是由多孔平衡節流裝置，差壓變送器、顯示儀表（也可以直接接計算機系統）組成。

  多孔平衡節流裝置由于是在孔板基礎上發展而成的，與標準節流裝置的工作原理是一樣的，即基于伯努力方程和流體連續性方程。當流體流經多孔平衡節流裝置時，流體流速加快，從而靜壓降低，這樣在多孔平衡節流裝置前后產生一個靜壓差，通過對差壓的測量，實現對流體流量的測量，差壓的平方根與流量成正比。多孔孔板流量傳感器是一個多孔的圓盤節流整流器，當流體穿過圓盤的整流孔時，流體將被平衡整流，流體被最小化，形成近似理想流體，故稱平衡流量計，也稱自整流流量計。

   一、多孔平衡流量計安裝管道要求條件

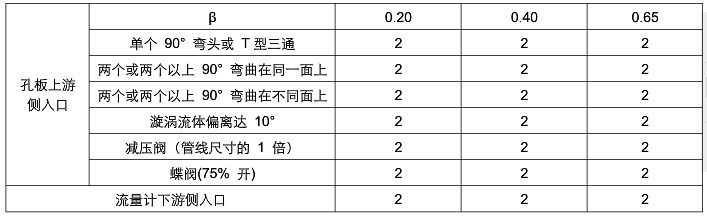

   安裝多孔平衡式節流裝置的管道應該是直的。在緊接裝置上、下游2D長度管段范圍內的圓度應該實測其圓度偏差分別為上游2D內±0.3%下游2D內±3%。且應以上游2D長度內的測得的平均直徑作為多孔整流式節流裝置的設計用直徑。 管道內壁可以是光滑的也可以是粗糙的但均應是干凈的。 安裝直管道要求數值以管徑D倍數表示



  二、多孔平衡式節流裝置的安裝要求 

1 節流裝置必須在管道清洗、掃線后方可進行安裝。 

2 節流件在管道中的安裝應保證垂直即節流件上游端面與管段軸線垂直度偏差在±1°之內。 

3 作為貿易結算計量時建議將節流件、法蘭等及上游側3D、下游側2D長測量管組裝調整后接入主管道。 

4 安裝時各管段與管段的連接處不得有任何管徑突變且所有墊片不得突出管內壁尤其是與節流件緊鄰處的墊片否則會引起測量誤差。 

5 安裝在水平或傾斜的管道時取壓口的位置應視被測介質的不同放在不同的位置安裝在垂直管道上時取壓口的位置可在取壓裝置的平面上任意選擇但應注意下引出管應向上彎至兩引出管位于同一水平面。

三、平衡閥與三閥組的安裝要求 平衡閥或三閥組的作用 

1 調整差壓變送器的零點  

2 防止差壓變送器的正負、壓室過壓  

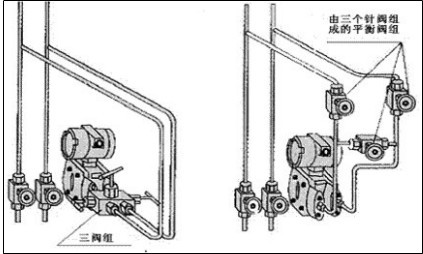

3 請按下圖所示方法與引壓管路連
