華立科氏力式質量流量計的安裝
    與其他類型的質量流量計相比，科氏力式質量流量計的安裝，尤其是傳感器的安裝有自身的特點。在整個安裝過程中”無應力”是至關重要的。這里指的“無應力”，是指要力求避免或減小因安裝因素造成的應力，以保證傳感器的正常工作。
    1.安裝場所的選擇
    根據科氏力式質量流量計的測量原理，選擇安裝場所時，應著重考慮以下幾點

(1)系統壓力問題
    當測量液化的氣體或熱溶劑以及有析f{；氣體趨向的介質時，為防止氣蝕的產生，必須保證安裝在管線中的傳感器有足夠的背壓背壓是指傳感器下游端【I處流體的壓力，一般常在距離傳感器下游端口 3L.（L為傳感器長度）之內的管道處測量。最小背壓指標為：p≥A．Ap+B．Po，式中Ap為流量計壓損；Po為最高工作溫度下介質的飽和蒸氣壓；A、B為系數，視流量傳感器的結構以及介質的性質而定，一般由實驗得出。還有一種考察辦法，如本書第四章中曾指出過的，就是要避免管路系統中任何一處的壓力低于管內液體的飽和蒸氣壓，以防止液體出現沸騰。
    一定的背壓要求還可以使介質始終充滿傳感器測量管，避免出現畢管而導致測量不準確。因此，保證安裝在管線中的傳感器有足夠的背壓是十分重要的。當背壓不滿足要求時，可考慮在管線中加裝背壓調節器。
    直管型流量計，其測量管剛度大，諧振頻率高，由于上述的各種原因，當背壓不足時，對測量管的振動穩定性會造成一定影響。為此，可以采用一個簡便可行的辦法來保持其振動的穩定性：零流量時，流量測量管內至少要保持表壓為0.02MPa（即0.12MPa絕對壓力）的靜壓力。

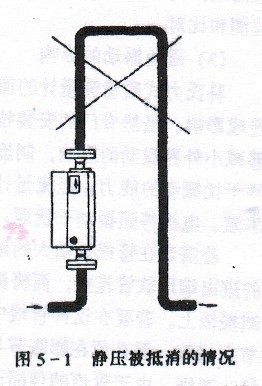

    要做到這一點，一是將傳感器裝在靠近泵的出口側，或者裝在上升管遭的較低部位來測液體，而且流量汁下游上升管道的高度應不低于2m（視介質密度而定）。還需指出的是，上升管道的下游側不得有同樣長或稍短的下降管道，以保證流體上升時產生的靜壓不被回降時抵消。圖5-1中所示的靜壓被抵消的情況，應予以防止。


  除上面所說的汽化和半管現象需注意避免外，傳感器安裝地點的選擇必須使它有足夠的壓力以補償傳感器的壓力損失。因?yàn)楸M管科氏力式質量流量計的壓損不能算大，但它畢竟不能像渦輪流量計那樣可測自流流量。
    (2)避免電磁干擾和射頻干擾
    電磁干擾或射頻干擾對幾乎所有的電子儀器都有影響，科氏力式質量流量計也不例外。雖然它的測量管作機械振動，但振動的激勵、振動情況的檢測以及檢測信號的處理都運用電磁技術．因而整個流量計可以看作是一臺組合電子儀器。若將它安裝在大電機、射頻發送器、變壓器、大功率電開關等設備附近，傳感器中測量管的自激諧振動會受到干擾，而且檢測器檢測出來的微弱信號也有可能被淹沒在干擾信號之中。
    另外，連接儀表各部分的電纜的走線也不要覆蓋在這些可能產生干擾的設備上面，最好不要靠近它們，也不要靠近高壓供電電纜或類似的電磁干擾和射頻干擾(EMl/RFI)源。
    若由于現場條件的限制，流量計將不可避免的裝在這些干擾源附近，為保證流量計的正常工作和測量的準確性，要及時注意監測和比對。
    (3)-避免振動的影響
    科氏力式質量流量計的原理和結構都決定了外界振動對它會造成影響。雖然專門的安裝技術（例如采用堅固的管支架等）能夠減小外界振動的影響，制造廠家也在竭力改進結構以提高抗外界干擾振動的能力，但流量計的安裝場所還是應該盡量遠離大功率泵、電機等強振動干擾源。
    若需要在管線振動大的地點安裝小口徑流量計，‘可在流量計的進出端用軟管連接，而將流量計本身固定在堅實穩固的基礎或減振板上。若要在這種管線中安裝大口徑流量計，有時要用膨脹節來消振，但必須在膨脹節與傳感器之間加裝帶有堅固支撐的短接，否則，由于管道的伸縮造成附加應力．顯示數據將會失準。
    若傳感器需要在同一管線串聯安裝，應特別注意防止由于共振而產生的相互影響．它們之間的距離至少應大予傳感器長度的3倍，或者在兩臺傳感器之間加裝軟連接。在相鄰兩條管線上并聯安裝兩臺傳感器時，也要注意保持兩者之間的距離，防止產生相互影響。
    (4)危險場所的安裝
    如需將儀表安裝在易爆場所，首先要注意儀表是否是本質安全防爆型的，而且要根據現場防爆等級要求及儀表隨機證明文件，確定是否允許安裝。
    對于高腐蝕的環境，所有的部件包括電纜都必須是抗腐蝕的。
    對于要在低溫或高溫環境下工作的流量計，應注意變送器的工作溫度范圍，若不符合要求，應將變送器移出此區域，或另選安裝地點。高溫型傳感器與變送器之間也應有足夠的距離以保證變送器不致受熱過高而損壞。
  (5)露天安裝    。
  在某些情況下傳感器甚至變送器都需要安裝在露天場合。一般來說，它們可以安裝在暴露予雨、雪的場所中，但要防止雨水從傳感器、變送器的接線孔滲入。接線孔要用橡膠塞及一段軟管封住，且盡量使引線開口向下。
    (6)信號傳輸電纜長度的限制
    一般情況下，變送器及二次儀表都安裝在安全區，也有一些直接進入控制室內。這樣不僅可以防止惡劣氣候的影響，而且也便于觀察、操作和讀數。然而這個安裝條件并不是都能夠?qū)崿F(xiàn)．原因之一便是受到專用連接電纜最大允許長度的限制。由于信號傳輸?shù)囊?，儀表都強調要采用專用電纜，而且專用電纜最大長度通常限制在150m到1000m之間。如果由傳感器至安全區或控制室的距離超出電纜最大長度的允許范圍，‘用戶就必須考慮選用防爆的變送器及二次儀表。必須指出的是，若傳感器至安全區或控制室的距離雖然沒有超出電纜最大長度的允許范圍，但暫時又沒有夠長度的專用電纜可供使用時，切記不可用兩根或兩根以上的電纜接起來使用，因?yàn)檫@樣做可能使變迭器的輸出顯示不正確。
    (7)流場分布從優原則
    從原理上講，科氏力式質量流量計測量流量不受流場分布的影響，無需前后直管段。而在實際現場應用巾，并不是所有類型的流量計都不受流場分布的影響。盡管科氏力式質量流量汁對流場分布的要求確實不高，但對雙振動管型的科氏力式質量流量；來說，在流場變化過于劇烈時，有可能造成測量不準確。
    在實際選型中，選用的流量計內徑常常小于工藝管徑，在這種情況下，流量計要經過對工藝管徑縮徑才可安裝。由于現場空間通常比較狹小，有時不得不將彎頭與縮管、閥門裝在一起，緊接著安裝流量計的傳感器。情況惡劣時，將會造成雙測量管型的質量流量計的入口流量分配器無法分配給兩根測量管以均勻流量，甚至使測量管內無法充滿或含有氣泡，從而造成測量準確度下降甚至停振。實際應用中也曾出現過這種情況，后來將彎管與流量計之間隔開一段距離，流量計就恢復了正常工作。
    科氏力式質量流量計在線使用時，對流場分布的要求問題．在關于科里奧利質量流量計的國際標準IS0 10790中也有相應的論述。一般地說，科里奧利質量流量計的性能不受由上、下游布管引起的旋渦流和非均勻流速分布的影響．通常不要求配置直管段，然而在實際布管時仍應遵守有益的原則。這也就是說．應遵從流場分布從優的原則。
    (8)其他注意事項
    除以上幾點要著重考慮之外，當選擇安裝場所時，還應遵循下列原則：當用科氏力式質量流量計測量液體介質，特別是易汽化的液體或含有少量氣體的液體介質時，應把流量傳感器安裝在管道的較低處，而不要將傳感器安裝在管道的最高處，以防止夾雜的氣體在測量管中聚集而導致測量誤差；當用科氏力式質量流量計測量氣體介質，特別是非干燥氣體或在高壓下易液化的氣體介質時，應把流量傳感器安裝在管道的較高處，而不要將傳感器安裝在管道的最低處，以免液體在測量管中聚集而影響測量的準確度。
    此外，有條件的話，還應考慮流量計安裝、日常維護及拆卸的方便。譬如，要將流量計安裝在蒸汽吹掃管線的下游，而且注意不要將傳感器裝得太高，也不要裝在周圍管線多而復雜的地方。這些作法，都會為流量計的安裝和日常維護提供方便.
