雷達物位計的簡介

   雷達液位計，采用先進的微波超短脈沖技術，為工業和市政各類非接觸液位測量而設計。并可在工業頻率波段范圍內正常波束能量低可安裝于各種金屬、非金屬容器或管道內對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大有惰性氣體及蒸汽存在的場合。對人體及環境均無傷害，讓顧客買的放心。

   一、雷達物位計原理

   雷達液位計向液體表面?zhèn)鲗?dǎo)低能量微波信號，信號被液面反射后又被液位計接收到。從發射到收到回波的時間可以通過先進的數字電路測量出來，由于微波的傳導時間是恒定的，所以可以計算出從雷達液位計天線到液面的距離。從而測量出液位。

   智能雷達物位計是一種微波物位計，它是微波雷達定位技術的一種運用。它是通過一個可以發射能量波一般為脈沖信號的裝置發射能量波能量波遇到障礙物反射由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理最終轉化成與物位相關的電信號。

   雷達液位計通常用于測量平靜的液面，如果存在攪拌和波動，建議采用大的天線或?qū)Рü?/span>。

  原油，各類油品、化學制劑,水及污水，各種液位、加藥罐，紙漿,淀粉漿,妥爾油，礦漿,水及污水,化學制劑，灰漿,水及污水,酸堿罐，化學制劑,水及污水等

二、技術參數

環境溫度-4070℃

容器壓力表壓-140bar

測量范圍035米

工作頻率6.8GHz

波 束 角20°左右

重 復 性±2mm

回波采樣55次/s

分 辨 率1mm理論值

響應時間≥0.2s根據具體情況而定

輸出信號420mA、4-20mA疊加HART協議

精    度0.1%

過程連接G11/2螺紋或者法蘭

過程溫度-40 -250℃ 高溫型350℃

現場顯示液晶顯示可選

供電電壓24V DC

防爆認證Exia II CT6

外殼保護等級IP67

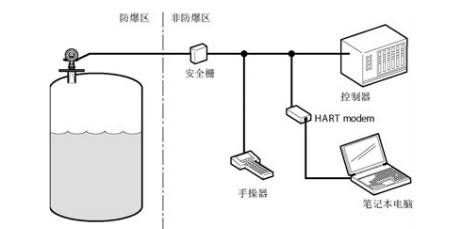

兩線制接線供電和信號輸出公用一根兩芯線

電纜入口兩個M20ⅹ1.5

極限電流<22.5m

三、雷達物位計特點

    1、采用先進的非接觸式測量可測量液體、固體介質的物位分辨率僅為1mm

    2、兩線制技術是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品

3、不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽、噪音等環境影響

4、安裝簡便牢固耐用免維護

5、輸出信號為4mA20mA/HART協議標定簡便、通過數字液晶顯示輕松實現現場標定操作通過軟件實現簡單的組態設定和編程

6、過程溫度最高可達250℃當采用高溫延長天線時可達350℃

7、天線材質可采用PTFE等耐強腐蝕材質能夠測量強腐蝕性介質
