氣體浮子流量計檢定裝置
    在JJG 257-2007《浮子流量計》中規定了對氣體浮子流量計進行檢定的裝置，其中包括鐘罩式氣體流量標準裝置、皂膜氣體流量標準裝置、臨界流文丘里噴嘴氣體流量標準裝置和標準表法流量標準裝置等。下面對上述氣體裝置進行介紹。
    鐘罩式氣體流量標準裝置
    一、裝置結構
    鐘罩式氣體流量標準裝置的結構有多種，但主要結構基本相同，下面詳細介紹的是一種比較典型的鐘罩式氣體流量標準裝置的結構和工作原理。不易揮發的油作為密封液體，此時可動的鐘罩和固定的液槽形成一個容積可變的密封空腔。裝置上有一根導氣管，一端通到鐘罩的內部，穿過液槽底部和密封液體；另一端與試驗管道相連接。試驗管道上裝有閥門和被檢流量計。為了使鐘罩垂直地上升和下降而不晃動，鐘罩的兩側裝有滑輪，兩邊的立柱上裝有導軌，滑輪沿導軌上下滾動；鐘罩內也有等角分布的三個滑輪，沿導氣管立柱上下滾動。為了調節鐘罩內的壓力，在鐘罩頂部系一條柔繩，柔繩經過定滑輪與配重物相連，配重物的重量是可調的。鐘罩在上升和下降的過程中，由于浸沒于液體中的深度在變化，使液體對鐘罩的浮力產生變化，為了使鐘罩在上升和下降的過程中始終保持內壓不變，用壓力補償機構來補償浮力的變化。鐘罩上裝有標尺，標尺上有上擋板和下?lián)醢?，鐘罩兩擋板之間的容積是預先檢定好的；在液槽上裝有光電發信器，光電發信器與計時器和被檢流量計的脈沖計數器相連，控制計時和計數。鼓風機作為氣源，用來向鐘罩內充氣使鐘罩上升。液位計用來指示液槽內的液位，溫度計和壓力計分別測量鐘罩內和被檢流量計處的溫度和壓力。
  二、工作原理
  鐘罩式氣體流量標準裝置是以空氣為介質，浮子流量計對氣體流量計進行檢測的標準設備，它是一種比較經典的氣體裝置。在壓力不高、流量不大的情況下，裝置使用起來比較簡單、方便，因此在氣體流量計量上得到廣泛的應用。其工作過程是這樣的：首先打開進氣閥門，啟動氣源，空氣通過導氣管進入鐘罩使鐘罩上升，當下?lián)醢甯叱龉怆姲l(fā)訊器一定高度時，關閉閥門，穩定一段時間后，待鐘罩內空氣溫度穩定后開始檢定。
    由于鐘罩本身的重力超過施于鐘罩上的其他幾個力（如液體的浮力、配重物的重力、補償機構的拉力）之和，并且由于補償機構的補償，使鐘罩內氣體產生一個不變的表壓力（也稱鐘罩的內壓力，即與大氣壓力之差），于是鐘罩內的空氣通過導氣管、被檢流量計流到大氣。由于壓力補償機構的補償，用調節閥將氣流調到所需流量，使鐘罩勻速下降。當下?lián)醢褰?jīng)過光電發信器遮住光時，光電發訊器發出信號，啟動計時器和被檢流量計的脈沖計數器。鐘罩繼續下降，當上擋板經過光電發訓器遮住光時，光電發信器再次發出電信號，停止計時器計時和脈沖計數器計數。記下計時器顯示的檢定時間￡和脈沖計數器顯示的脈沖數N。

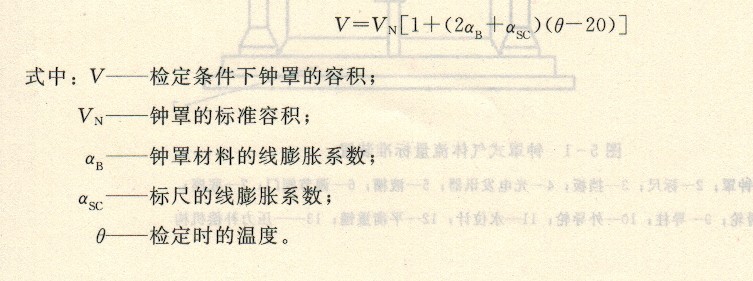

    檢定過程中，使用溫度計和壓力計測量出鐘罩內氣體溫度0、表壓力p1和被檢流量計處的氣體溫度Om、表壓力P1m，由于鐘罩兩擋板之間的體積已預先通過檢定確定下來（即在20℃和零表壓力下的容積）VN，計算如下。
