渦街流量計最新技術
渦街流量計的突出優點使渦街流量計的使用得到了充分的發展。但是其缺點也限制了其
應用領域。因此國內外渦街流量計的生產廠商也在不斷地對渦街流量計進行改進，推出新技
術。其中比較有意義的有以下幾種技術。
.jpg)
1．SSP(DSP)頻譜∈數字）信號處理系統
橫河電機株式會社近年推出的SSP頻譜信號處理技術，大連中隆儀表有限公司近年推出
的DSP數字信號處理技術，其內容基本相近。這項技術能分析渦街流量計內的流體狀態，
并根據分析狀態作出最佳調整和控制，使渦街流量計在各種狀態下都能處在最佳工作狀態。
尤其是明顯改善了靜態及下限流量狀態下渦街流量計的工作穩定性，提高了耐振能力。
.jpg)
2．節流穩流式渦街流量計
正如前面所述，大口徑渦街流量計的信號分辨力較低，這限制了大口徑渦街流量計的
使用。大連中隆儀表有限公司推出的節流穩流式渦街流量計（專利號：zL' 02 2 42863.1）
很好地氣體流量計解決了這個問題。其結構一改傳統的渦街流量計的結構，在表體中心放置
了流線型節流件，在節流件外部與表體形成的環形流通腔內放置旋渦發生體及傳感器進行測

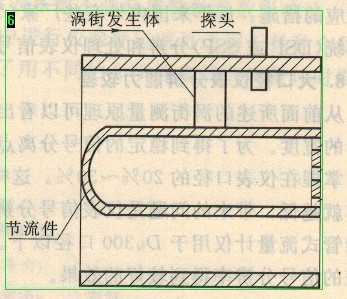

量。其結構見圖，由于環形流通腔內的旋渦發生體的寬度比傳統結構小的多，因此其信號分
辨率得到明顯提高。該技術的采用開辟了大口徑渦街流量計使用新領域。同時這種結構的渦
街流量計還具有改變流量測量范圍方便，壓力損失比傳統結構小等特點。用兩探頭或多探頭
平均量測量的方式還可以解決儀表前直管段長度不足帶來的測量誤差。 |
|
|
|
|
