一、結構
  靜態容積法液體流量標準裝置由液體循環系統、試驗管路、流量工作標準器、實驗啟停
設備和控制設備等組成，流量工作標準器包括工作量器和計時器，實驗啟停設備是換向器，
其典型結構如圖1所示。

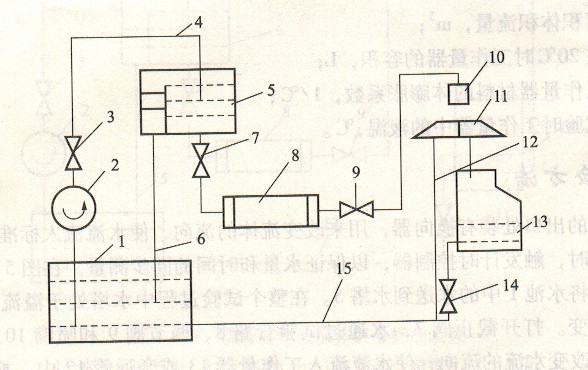

                 圖1靜態容積法液體流量標準裝置（液體為水）
1—水池；2-7水泵；3一上水閥；4一上水管；s-水塔; 6-溢流管；
7一截止閥；8一試驗管路；9-流量調節閥；10 -噴嘴；11-換向器
    12-旁通管；13-工作量器；14 -放水閥；15 -回水管

    由圖1可知，靜態容積法與靜態質量法液體流量標準裝置類似，主要區別是將衡器
和容器換為工作量器。
    靜態容積法液體流量標準裝置的試驗液體為清潔的水或單相低黏度(運動黏度不超過
35 xl0的-6次方㎡/s)的液體，其管路系統設計、穩壓措施、計時器、換向器、控制設備的要求
都與靜態質量法液體流量標準裝置相同。
    靜態容積法液體流量標準裝置一般采用縮頸式的工作量器，讀數單位可以是mm³，也
可以是L。工作量器不能有滲漏現象，并應具有防止液體溢出和減小液體波動的設施；內表
面應光滑，應有良好的保護層；底閥的操作應靈活。
 二、試驗方法
  在試驗管路的出口處裝有換向器，用來改變流體的流向，使水流流入標準量器或旁通管
中。換向器啟動時，觸發計時控制器，以保證水量和時間的同步測量。在圖5 -26所示的裝
置中，用水泵2將水池1中的水送到水塔5.在整個試驗過程中水塔處于溢流狀態，保證系
統的水源壓力不變。打開截止閥7，水通過試驗管路8、調節閥9和噴嘴10，流人換向器
11。換向器用來改變水流的流向，使水流流人工作量器13或旁通管12中。換向器動作時，
啟動計時器，以保證同步測量流人工作量器的水量和流人時間。
    渦輪流量計試驗時，啟動換向器使水流流人旁通管，關閉工作量器的放水閥，操作流量調節
閥將試驗管路流量調節到所試驗的流量，待流量穩定后，啟動換向器將水流由旁通管換人工
作量器。換向器動作的同時，啟動計時器，開始記錄流量計的輸出信號。當達到設定水量或
時間時，換向器換向，使水流由工作量器換向旁通管。記錄工作量器中水的體積v，計時器
顯示的時間t和流量計指示的流量值。
 體積流量換算為質量流量：
    qm =Pvqv
式中qm-瞬時質量流量，kg/h；
    pv——工作量器內試驗液體密度，㎏/m³。
    Qm =PvQv    (5- 82)
式中Qm-累積質量流量。
    比較裝置給出的流量和流量計的測量流量，確定流量計的準確度等技術指標。當流量計
計量體積流量時，應將qv按流量計處的狀態修正。
