腰輪流量計的選用
關鍵字：腰輪流量計、原油流量計、、、、 日期：2013-3-22 10:15:32
|
腰輪流量計是一種油類專用流量計，它具有重量輕、精度高、安裝使用方便等特點。是容積式流量計的典型產品之一。廣泛用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。
一、主要技術性能
工作壓力（MPa）：0.6、1.0、1.6、2.5、4.0
工作溫度（℃）：-10℃～60℃
介質粘度（mPa.s）：0.6～150
精確度等級：0.5 0.2
流量范圍（m3/h）
使用粘度可達2000mPa.S或更高，超過150mPa.S時
外形及安裝尺寸連接法蘭標準：JB/T79-82-94
腰輪流量計分兩種材質①鑄鐵型腰輪流量計②鑄鋼型腰輪流量計
如果被測介質帶有腐蝕性可選用鑄鋼型腰輪流量計。
二、 腰輪流量計工作原理

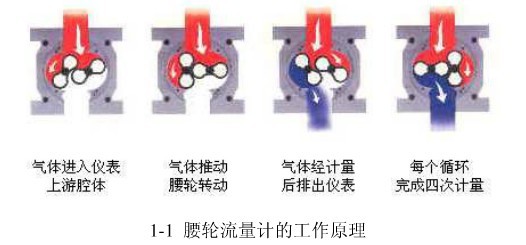

如圖1-1，當被測氣體流經計量室時，流量計的進出口端形成一個差壓，在此壓力推動下，使腰輪旋轉，同時通過固定在腰輪上的一對齒輪，使兩個腰輪交換驅動旋轉。由于計量腔的容積是一個固定值，所以，被測氣體的流量與腰輪轉數成正比，并通過一定傳動比的變速機構傳給計數器，計數器的累計值即是被測氣體在某段時間內的體積流量(基型)
㈠流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致。
㈡當被測液體含有氣體時，流量計前應安裝氣體分離器。
㈢不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
㈣流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。
㈤嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。
㈥流量計在使用時流量大小不得超過技術要求，流量計正常工作在最大流量70~80%為優。
㈦被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。
㈧流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
㈨節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
㈩嚴禁使用掃線蒸汽通過流量計。在連續使用部門，流量計需加旁通管道。 |
|
|
|
|
