按檢定流量計時氣流方向的不同（即從鐘罩往外排氣還是往鐘罩內進氣），鐘罩式裝置
可分為兩種，即排氣式和進氣式。
    1．排氣式裝置
    前面介紹的裝置屬于排氣式裝置。這種裝置，在檢定流量計的過程中，鐘罩下降，氣體
從鐘罩內排出，經導氣管、試驗管和被檢流量計排到大氣中。然后，再往鐘罩內充氣，使鐘
罩升到一定位置，這種過程則是檢定前的準備過程，不做計量。
    由于鐘罩本身不能提供較高壓力，因此這種裝置流過被檢流量計的氣體壓力很低；當密
封液為水時，氣體濕度很高。由于上述缺點，限制了排氣式裝置的使用。為了克服這兩個缺
點，人們設計了另一種鐘罩裝置——進氣式裝置。
    2．進氣式裝置
    用進氣式裝置檢定時，氣流方向與排氣式裝置相反，氣體是進入鐘罩的。如圖5 -8所
示，檢定前將鐘罩降到最低位置，并將三通閥放到通大氣的位置。打開氣源和開關閥，氣體
通過開關閥、被檢流量計、流量調節閥和三通閥，流人大氣。用流量調節閥將氣流調到所需
的流量，并待穩定后，迅速將三通閥換到通鐘罩的位置，氣流經導氣管進入鐘罩，此時鐘罩
勻速上升，當上擋板經過光電發信器時，發出電信號，啟動計時器和流量計的脈沖計數器。
鐘罩繼續上升，當下?lián)醢褰?jīng)過光電發信器時，再一次發出電信號，停止計時和計數。同排氣
裝置一樣，測量溫度和壓力。

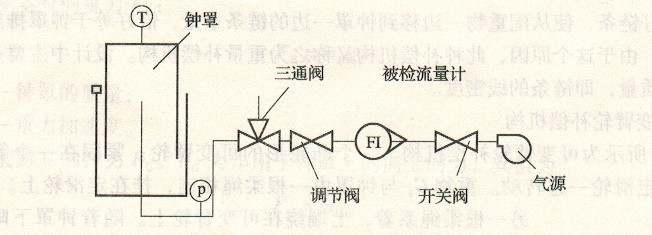

                                                                      圖1  進氣式裝置


鐘罩容積的讀出方法有兩大類，即動態讀出法和靜態讀出法。
1．動態讀出法
所謂動態讀出法即在鐘罩運動過程中，兩個擋板先后通過光電發信器時讀出容積，而兩
個擋板之間的容積是固定的，所以稱之為動態讀出法。簡言之，動態讀出法就是鐘罩在運動
過程中完成一次檢定的方法。
    目前，動態讀出法有一種新的形式，就是使一鏈條隨鐘罩的運動而帶動一圓盤轉動，采
用編碼器將圓盤的轉動轉化為脈沖進行記錄。這種方式的優點是鐘罩的使用不再受各擋板的
限制，但對鐘罩的圓度和直線度有較高要求。
    2．靜態讀出法
    所謂靜態讀出法，即鐘罩在靜止不動時讀出容積的方法。這種讀出方法需要有一根標
尺，標尺上每一刻度都對應一個鐘罩容積，而這種對應關系預先已通過檢定確定下來。標尺
應有足夠的讀數分辨力，它與一次檢定中的凈讀數之比應遠小于鐘罩容積的相對不確定度。
在燃氣表檢定中有時采用靜態讀出法，一般推薦使用動態法。
