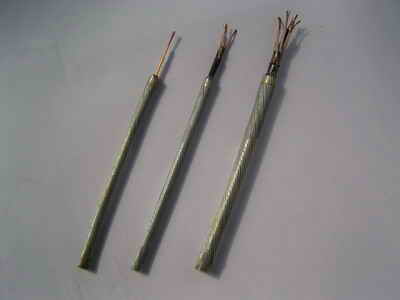

承荷探測電纜適用于承受機械負荷進行電氣測量的油礦探測電纜，這類電纜用于各類油、氣井的測井，射孔、取芯等作業；也可用于海洋調查，河流、港灣、水利、水文測量，煤田地質勘探，地?zé)釡y(cè)井等方面。作為掛重儀器測量用連接線。

承荷探測電纜一、生產執行標準
    JB3302-1999
承荷探測電纜二、型號名稱(選型服務電話0550-7021966)




型號	名 稱
W7X	7芯天然丁苯橡皮絕緣雙鋼絲鎧裝承荷探測電纜
W7F46	7芯聚全氟乙丙烯絕緣雙鋼絲鎧裝承荷探測電纜
W7F46P	7芯聚全氟乙丙烯絕緣總屏蔽雙鋼絲鎧裝承荷探測電纜
W7F46PP	7芯聚全氟乙丙烯絕緣分相屏蔽總屏蔽雙鋼絲鎧裝承荷探測電纜

承荷探測電纜三、使用性能
  ①電纜允許使用溫度范圍

型 號	使用溫度范圍(℃)
	不低于	短期(一次停留不超過2小時)不高于
W7X	-40	90
W7F46	-50	232
W7F46P	-50	232
W7F46PP	-50	232

②絞車滾筒直徑應不小于400mm，井口滑輪，天滑輪，地滑輪的彎曲半徑應不小于230mm，滑輪槽應與電纜外徑相適應
③電纜的芯數、截面、額定拉斷力、標稱制造長度

型 號	芯 數	計算截面 (mm2)	額定拉斷 力(KN)	標稱制造長度
W7X	7	0.56	44	-	-	-	-	-	3500	2200
W7F46	7	0.56	69	8000	7500	6500	5500	4200	3500	2200
W7F46P	7	0.56	69	8000	7500	6500	5500	4200	3500	2200
W7F46PP	7	0.56	69	8000	7500	6500	5500	4200	3500	2200

④電纜線芯直流電阻不小于36Ω/km；線芯間，線芯與鎧裝間經受交流50HZ 1000V電壓試驗1分鐘不擊穿
