產品概述：

                   HL專業生產的HART手操器適合HART協議智能壓力變送器、V錐流量計、靶式流量計以及渦街流量計的通訊操作，與HART275、 HART375兼容，具有極好的兼容性，可通訊1151，3051，EJA，ABB及其他HART協議的進口儀表，完全兼容國產的各種智能壓力變送器。 HL專業生產的HART手操器裝置提供具有相對低的帶寬，適度響應時間的通信，經過多年的發展，HART技術在國外已經十分成熟，并已成為全球智能儀表的工業標準.HL專業生產的HART手操器協議采用基于Bell202標準的FSK頻移鍵控信號，在低頻的4～20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通訊，數據傳輸率為1.2Mbps。由于FSK信號的平均值為0，不影響傳送給控制系統模擬信號的大小，保證了與現有模擬系統的兼容性。在HART協議通信中主要的變量和控制信息由4～20mA傳送，在需要的情況下的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。HART通信采用的是半雙工的通信方式，其特點是在現有模擬信號傳輸線上實現數字信號通信，屬于模擬系統向數字系統轉變過程中過渡性產品，因而在當前的過渡時期具有較強的市場競爭能力，得到了較快發展。HART 規定了一系列命令，按命令方式工作。它有三類命令，第一類稱為通用命令，這是所有設備都理解、都執行的命令；第二類稱為一般行為命令，所提供的功能可以在許多現場設備（盡管不是全部）中實現，這類命令包括最常用的現場設備的功能庫；第三類稱為特殊設備命令，以便于工作在某些設備中實現特殊功能，這類命令既可以在基金會中開放使用，又可以為開發此命令的公司所獨有。在一個現場設備中通?？砂l(fā)現同時存在這三類命令。

產品功能：

                HL專業生產的HART手操器適合是把多功能校驗儀的傳統功能和HART通訊功能結合在一起，既能完成包括電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力在內的常規校驗，又能用來與所有流行HART智能變送器直接通信，作為一臺多功能手操器使用，用于維護和診斷HART儀表。使用它幾乎可用來完成所有的現場儀表檢修調試工作，包括故障診斷，日常檢修，開車調試，校準等.測量電壓，電流，熱電偶，熱電阻，頻率，電阻，壓力信號，以檢測傳感器/變送器 　　
輸出/模擬電壓，電流，熱電偶，熱電阻，頻率和電阻，壓力信號，以校準變送器 　　
雙通道顯示，可同時測量和發送兩種不同類型的信號，一臺機器就可以完成故障診斷和校準 　　
可以迅速完成電壓/電流/溫度/壓力的一點或二點限位開關的校準 　　
外配TN系列35種壓力模塊，可以擴展壓力功能，構成完整的壓力檢測系統 　　
內置HART通信功能，支持流行的HART變送器，支持通用指令，一般指令，特殊指令，易于升級 　　
可與任何新公布的HART協議兼容，作為一個可針對所有流行的智能變送器使用的萬能手操器 　　
可直接從HART儀表處獲得類型，制造商，型號 　　
測量輸出電流的同時，可以閱讀HART一級變量PV和智能變送器的數字輸出信號 　　
針對所選設備，可以自動進行HART傳感器調整和輸出調整 　
通過讀寫HART配置，可以調整量程，斜坡和其他一級配置 　　
進行自動HART傳感器往復測試和輸出往復測試以及校前/校后測試 　　
通過讀寫HART標識（HART tag）和信息域（message fields）重新標識變送器 　　
通過讀入和存儲基本HART配置，與其他變送器相兼容 　　
進行環路測試，同時讀出模擬和數字電流 　　
記錄并存檔校準結果，傳送校準結果到PC機，無需手工抄寫數據，與流行的儀器管理軟件兼容 　　
可對HART智能設備進行生產測試、診斷及檢驗等 　　
可對HART智能設備在現場運行中組態、標定、診斷、維護、監視等 　　
獲取現場HART儀表的生產廠商信息 　　
了解HART儀表的工作狀態及故障信息 　　
讀取儀表的輸出電流和過程變量 　　
獲取有關傳感器的參數及輸出值 　　
（1）基本型 375包括現場通訊器裝置、系統卡、帶連接端子的引線、手提箱、使用入門、用戶手冊、375資源CD、觸筆和安裝帶 （2） 用戶擁有375 供電電源/充電器后才需考慮該選項。注意：375 電池組只能與375型供電電源/充電器配套使用。 　　
（3）快捷升級功能允許用戶向375中添加新的系統應用軟件和設備描述（DD）。如果不具備該性能，則系統卡升級時，必須送到服務中心。 　　
（4）對于通常的現場應用，電池組充滿電后，可以維持 8小時的供電。如果超過 8小時，建議備用第二套電池組。 　　
（5）375最多可以儲存 25 個組態。如要增加存儲容量，可選用擴展模塊，它可以存儲500 個以上的組態。

接口部分：
HART接口符合HCF（HART通信基金會）協議，雙向半雙工 1200bit/s方式工作　 　
HART接口可接收的共模電壓為±28V 　　
漏電電流典型值小于 1.0uA@25℃　 　　
HART®接口通信距離<1500m e)HART®通信接口具有抗EMI措施 f)HART®通信接口具有幅值自動倍增功能3.3PC 接口部分 　
PC 接口部分需要通過電平轉換器連接 PC 機串口，此端口用于升級儀表庫。

功耗指標：
          電源功耗：4.5VDC，19.8mA（工作狀態）

電池的使用：
　　      供電電源：三節 5 號（SIZE AA）堿性電池或鎳氫充電電池?！?　　
             連續工作時間：采用堿性電池時，典型值為 150小時。采用 2000mAH 充電電池時，典型值為 100 小時。

環境溫度要求：
　　        工作溫度范圍：0℃～+50℃儲存溫度范圍：-20℃～+55℃ 　　

工作原理： 　　
               HL專業生產的HART手操器是一種便攜式的終端，它與采用HART通信協議的儀表一起使用，對其進行設定，更改和顯示，它可監控輸入/輸出值和自診斷結果。設定恒定電流的輸出和調零。當系統開動或維持操作時，只要把HART375型HART通信器接在4~20mA通信信號線上，就可以使用。

液晶顯示屏：
　　液晶顯示屏是 8 行×21 字符顯示，可以顯示 4行漢字。在環境溫度過低時，液晶顯示器的響應速度會變慢，這是正?，F(xiàn)象；由于本設備帶有自動溫度補償電路，在環境溫度較高時，液晶顯示器仍然具有很好的對比度，方便您在不同環境的使用需求。

操作使用：
一、裝電池組（操作前請先關機）
1．將現場通訊器正面向下放在平穩的地方，注意不要毀壞液晶屏。 (如圖1-1)
2．按住紅色圓圈處，向后輕輕推開后蓋更換電池。（注意后蓋推開距離不能太大，以免損壞內部的連接線）

二、HART手操器開機注意事項

在開機前，請確保以下幾點：
．該現場通訊器沒有物理機械損壞
．電池組已經裝好

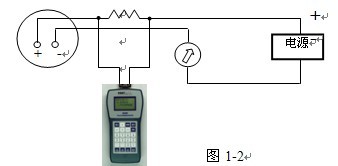

. 將現場通訊器連接到回路(如圖1-2)

三、啟動HART手操器

按住“開關”鍵，直到液晶屏亮，開機成功。
關閉手操器
按住“開關”鍵，直到液晶屏關閉，關機完成。
注意1：全量程格式化誤操作種類及補救措施：
(1)輸入的壓力值與所加的壓力值不相等。
(2)輸入負壓力時，沒有加負號。
(3)沒有輸入壓力值就做格式化。
遇到以上錯誤時，必須重新做全量程格式化
注意2：插補誤操作種類與補救措施：
(1)輸入的壓力值與所加的壓力值不相等。例如：要在20KPa點做插補，外部加20KPa的壓力，但是輸入為200Pa。
補救措施：重新做全量程格式化
(2)當外部所加壓力不夠時就做插補。例如：要在20KPa點做插補，外部只加到10KPa壓力，輸入為20000Pa。
補救措施：選擇菜單：主菜單››特征化››格式化››插補，把外部壓力加到20KPa，輸入20000Pa，按右箭頭即可。
注意3：傳感器微調誤操作及補救措施：
(1)做高低端微調時，輸入的壓力值與外部所加的實際壓力不相等．
例如：做高端微調時，外部加120KPa的壓力，但輸入為120Pa。
補救措施：從新做高端微調，外部加120KPa壓力，輸入120Kpa.
