產品概述：
                  HL專業生產的鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。HL專業生產的鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

產品應用：
                    HL專業生產的鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作勺測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子-調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃-1300℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

原理及特點：
           HL專業生產的鎧裝熱電偶的電極由兩根不同導體材質組成，當測攀端與參比端存在溫差時，就會產生生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
          特點
          ◆熱響應時間短，減小動態誤差
          ◆可彎曲安裝使用
          ◆測量范圍大
          ◆機械強度高，耐壓性能好

技術指標：測溫范圍和準確度

 鎧裝熱電偶、熱電阻

外徑和名義長度標準規格

鎧裝熱電偶、熱電阻外徑d (mm)
Φ8	Φ6	Φ5	Φ4	Φ3	Φ2
50	50	50	50	50	50
75	75	75	75	75	75
100	100	100	100	100	100
150	150	150	150	150	150
200	200	200	200	200	200
250	250	250	250	250	250
300	300	300	300	300	300
400	400	400	400	400	400
500	500	500	500	500	500
750	750	750	750	750	750
1000	1000	1000	1000	1000	1000
	1250	1250	1250	1250	1250
	1500	1500	1500	1500	1500
	2000	2000	2000	2000	2000
		2500	2500	2500	2500
		3000	3000	3000	3000
			4000	4000	4000
				5000	5000
					10000

鎧裝熱電偶、熱電阻材料結構形式

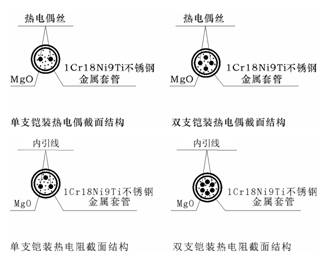

鎧裝熱電阻截面結構

●測量端結構形式

熱電偶

熱電阻

□ 安裝固定形式

固定裝置是供用戶安裝用。除無固定裝置產品外，鎧裝電偶、電阻有：固定卡套式，可動卡套式，固定法蘭式，可動法蘭式四種結構形式。固定卡套式是供用戶一次性固定使用，可動卡套式用戶可多次固定。

卡套螺紋接頭

品種規格

●無固定裝置鎧裝熱電偶、熱電阻

名 稱	型 號		分度號	測量端形式
鎳鉻硅-鎳硅鎂 熱電偶	WRNK- WRNK2-	101	N	絕緣式
		131
		161
		171
		181
		191
		102		接殼式
		132
		162
		172
		182
		192
鎳鉻-鎳硅 熱電偶	WRKK- WRKK2-	101	K	絕緣式
		131
		161
		171
		181
		191
		102		接殼式
		132
		162
		172
		182
		192
鎳鉻-銅鎳 熱電偶	WREK- WREK2-	101	E	絕緣式
		131
		141
		171
		181
		191
		102		接殼式
		132
		162
		172
		182
		192
鐵-銅鎳 熱電偶	WRJK- WRJK2-	101	J	絕緣式
		131
		161
		171
		181
		191
		102		接殼式
		132
		162
		172
		182
		192
銅-銅鎳 熱電偶	WRTK- WRTK2-	101	T	絕緣式
		131
		161
		171
		181
		191
		102		接殼式
		132
		162
		172
		182
		192

續表

名 稱	型 號	分度號		測量端形式
鉑熱電阻	WZPK- WZPK2-	103	Pt100	絕緣式
		104
		105
		106
		133
		134
		135
		136
		163
		164
		165
		166
		173
		174
		175
		176
		193
		194
		195
		196

鎧裝熱電偶外徑d	8	6	5	4	4	3	2
固定裝置代號和尺寸
M	M16´1.5				M12´1.5
S	22				19

注：括號內的數字這檔規格一般不予采用，如需要作特殊規格訂貨。

鎧裝熱電阻外徑	6	5	4	3
固定裝置標準尺寸
M	M16×1.5			M12×1.5
H	15			15
S	22			19

●卡套法蘭盤

鎧裝熱電偶外徑d	8	6	5	4	4	3	2
固定裝置代號和尺寸
D	Φ60				Φ50
D0	Φ42				Φ36
D1	Φ24				Φ20
S	22				19
d0	Φ9				Φ7

注：括號內的數字這檔規格一般不予采用，僅用于特殊訂貨

鎧裝熱電阻外徑d	6	5	4	3
固定裝置標準尺寸
D	F60			F50
D0	F42			F36
D1	F24			F20
d0	F9			F7
S	22			19

□ 接線裝置形式

接線裝置是供連接熱電偶、熱電阻和顯示儀表之用。目前，有簡易式、防水式、手柄式、接插式、補償導線式（延長導線式）等多種結構形式。

●簡易式

●補償導線式（延長導線式）

●防水式

●手柄式

●接插式



圓接插式扁接插式

類別	代號	分度號	套管外徑mm	常用溫度℃	最高使用溫度℃	允許偏差
						測量范圍℃	允差值
鉑銠10-鉑	WRPK	S	≥Φ3	1100	1200	0-1200	±1.5℃或±1.5%t
鎳鉻-銅鎳	WREK	E	≥Φ3	600	700	0-700	±2.5℃或±0.75%t
鎳鉻-鎳硅	WRNK	K	≥Φ3	800	950	0-900	±2.5℃或±0.75%t
銅-銅鎳	WRCK	T	≥Φ3	350	400	小于-200	未作規定
						-40-350	±0.75%t
鐵-銅鎳	WRFK	J	≥Φ3	500	600	0-600	±2.5℃或±0.75%t

 注："t"為被測溫度的絕對值。
T型分度號產品需與本廠協商訂貨。

鎧裝熱電偶熱響應時間：
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：

熱響應時間τ0.5S	接殼式	絕緣式
套管直徑
2.0	0.4	0.5
3.0	0.6	1.2
4.0	0.8	2.5
5.0	1.2	4.0
6.0	2.0	6.0
8.0	4.0	8.0

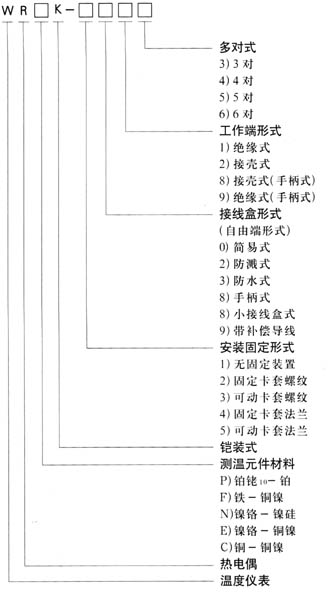

 ● 型號表示
