壓平面熱電阻
關鍵字：HL專業生產的WZPM-201Y型壓平面熱電阻，壓平面熱電阻 |
淮安華立儀表專業生產壓平面熱電阻,我們?yōu)轭櫩吞峁┻x型方案，完善的售后服務。"為客戶節省成本，創造最大化的價值，和客戶實現雙贏。"是我們的宗旨，期待與您的合作！
產品概述：
HL專業生產的WZPM-201Y型壓平面熱電阻探頭端部采用方形平面，以限制被測物體與帶狀測溫元件間的接觸距離，防止損壞測溫元件。探頭適合測量鑄模、平面、墻面、玻璃器皿、模具以及其它靜止的固體表面溫度。HL專業生產的WZPM-201Y型壓平面熱電阻測溫范圍-150~200℃。
技術參數：
感溫元件0℃時的電阻值（R100）和它在0℃時的電阻R0
分度號Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度號Pt100:R0=100±0.12Ω(B級)
其中:R0為元件在0℃時的電阻值。
測量范圍和允差（單位：mm）
|
名稱
|
測溫范圍℃
|
允許偏差△t℃
|
分度號
|
|
端面銅電阻
|
-50-100
|
±(0.3+6.0×10-3|t|)
|
Cu50 (G)或Cu100
|
|
端面鉑電阻
|
-150-200
|
B級：±(0.30+0.005|t|)
|
Pt100
|

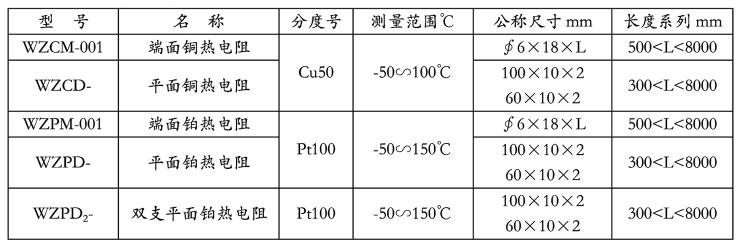

端面、平面式銅、鉑熱電阻：
注：表格所列WZCPD- 平面銅、鉑電阻公稱尺寸為長×寬×厚。
用戶可根據實際使用情況另外提出所需的公稱尺寸。

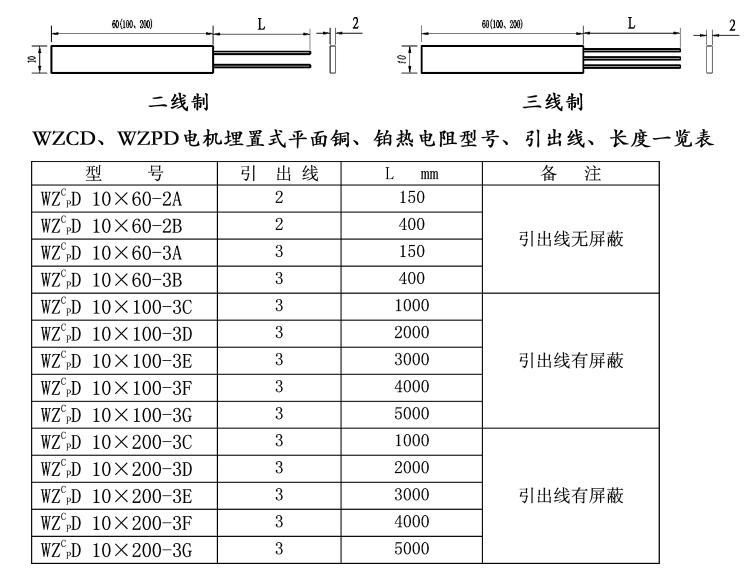

一、WZCD、WZPD電機埋置式平面銅、鉑電阻外形尺寸示意圖:
引出線長度超過5000 mm按上表類推。
WZCD、WZPD平面銅、鉑熱電阻是專為測量電機定子槽溫度而設計的，產品外形為片狀、特薄，厚度可做到1.8∽2mm，使用方便，測溫準確、可靠，根據用戶需要引出線為二線制，三線制均可生產，如上圖，引出線長度由用戶自定。
注：電阻若采用二線制引出線，如引出線長度大于500 mm，會帶來測溫誤差，所以引出線長度在500 mm以上的熱電阻，望用戶能盡量采用三線制，這樣在測溫過程中就可以有效消除引線電阻帶來的誤差，本廠三線制熱電阻的引出線色標為一白二紅，白線在電阻的一輸出端， 兩根紅線在電阻的另一輸出端，在顯示儀表上的接線順序一般為電阻輸入端白1、紅2紅3。
二、WZCD、WZPD系列端（表）面熱電阻：

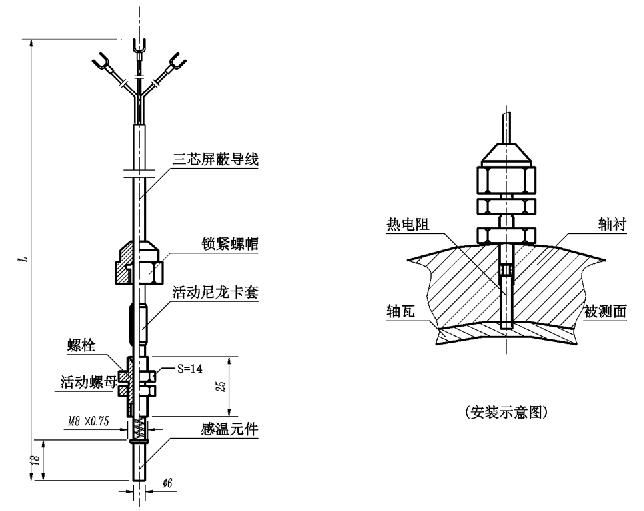

本產品根據電力行業的特殊需要而設計，它除了具有安裝固定裝置外，還同時具有對引出導線的鎖緊裝置，以保證測溫元件不會因?qū)Ь€的繞動而斷路。它主要用于汽輪機、旋轉機械軸瓦、電機線圈、發電機雙水內管壁的表面溫度測量，該產品可靠性高、熱響應時間快，測溫準確，是目前工業領域中測量表面溫度理想產品。WZCD、WZPD-001外形尺寸圖，安裝示意圖
|
| |
